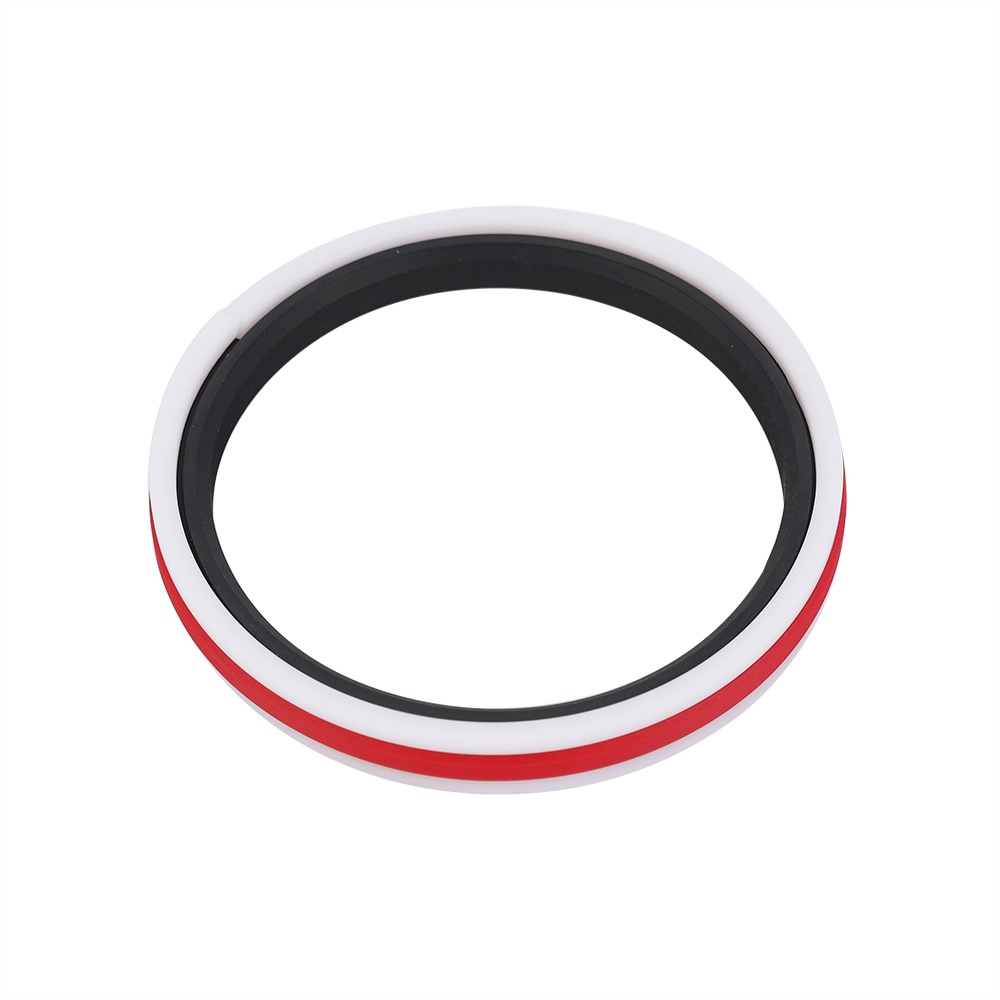

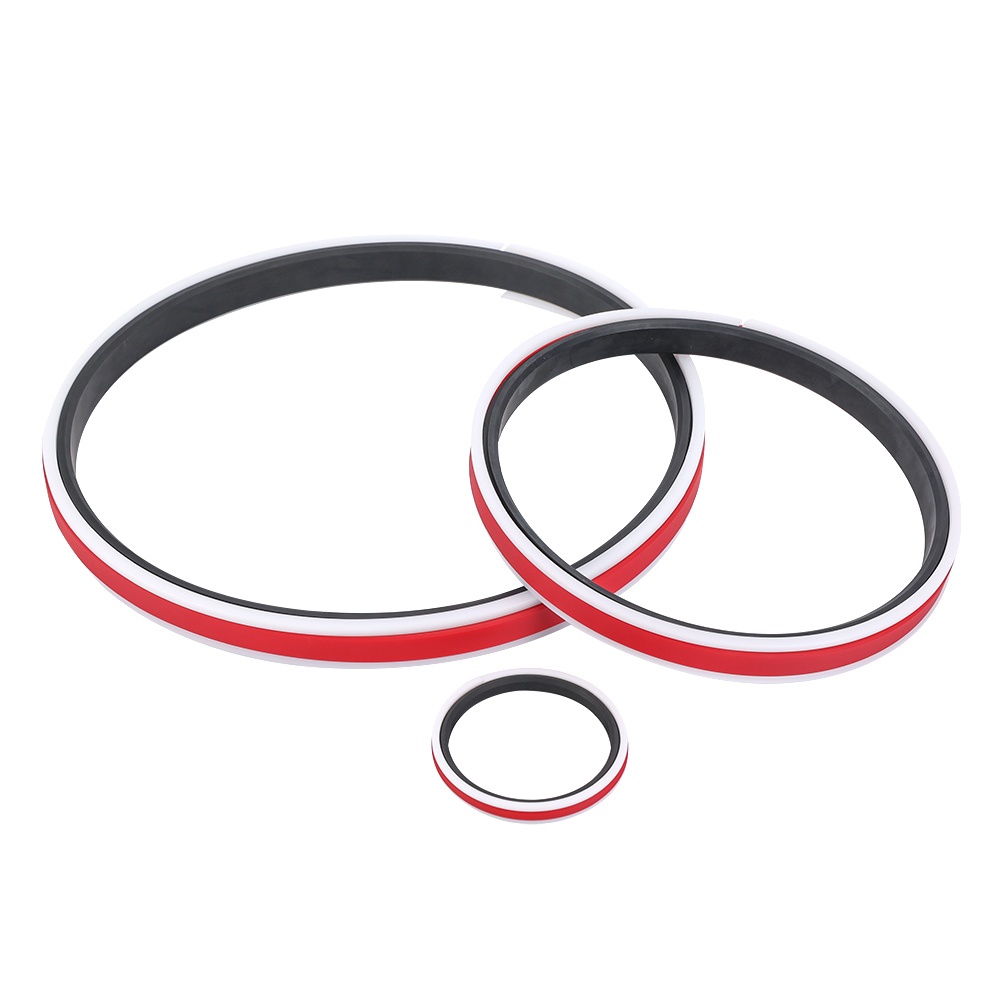

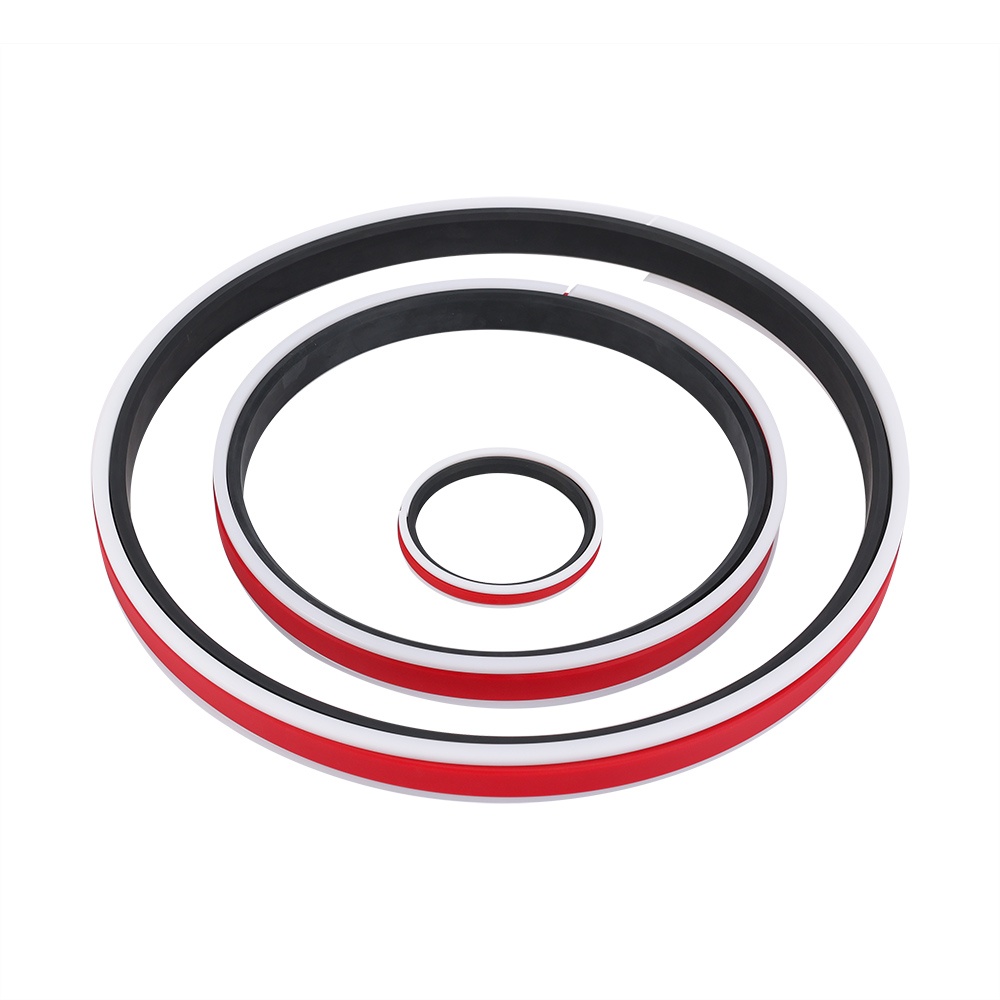

• 双作用活塞封

    K730

    工作条件公制英制
    最大速度0.3 m/sec1.0 ft/sec
    温度范围-40℃~+110℃-40℉~+230℉
    最大压力700 bar10000 p.s.i.

    最大挤出间隙

    最大挤出间隙值显示了最大的单边允许间隙，
    最小活塞杆直径和最大间隙。参考沟槽设计片段。

    压力 bar公制100160250350
    最大间隙 mm0.600.500.450.35
    压力 p.s.i.英制1500240037505250
    表面粗糙度μmRaμmRtμinClAμinRMS
    动密封面Φd10.1<>0.44 max4<>165<>18
    静密封面ΦD11.6 max10 max63 max70 max
    静态沟槽面L13.2 max16 max125 max140 max


    斜面和半径
    沟槽截面≤ S mm7.510.012.515.0
    最小倒角 C mm8.010.013.015.0
    最大圆角半径 r1 mm0.20.40.80.8



    公差Φd1ΦD1L1
    公制H10h9+0.2 -0


    材料介绍

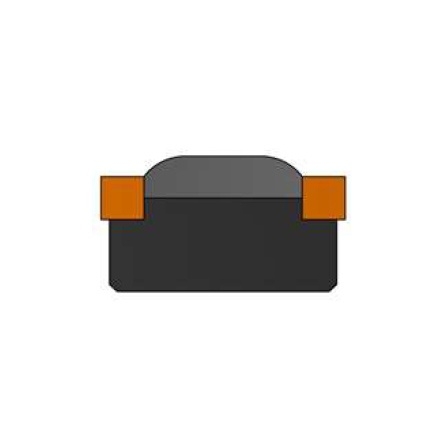

    • Kintowe K730 是特别为长臂采矿液压支架应用开发的可靠的双作用活塞密封件，它由一个特别耐磨损的热塑性聚酯材料（ TPU ）滑动密封环，该密封环被一个丁晴橡胶单元预加载。大部分规格采用矩形 PFC 夹布聚酯挡圈。热塑性弹性体密封材料适用于滚压磨光加工的缸筒以及研磨、膛磨、滚压加工的缸筒。

      以上工作条件是针对长臂采矿液压支架中的 HFA 介质（水基）。

    • K730-1

    产品优势

    ● 耐高压

    ● 抗高冲击载荷能力

    ● 适合研磨、膛磨（珩磨） 滚压加工的缸筒

    技术参数

    K730-1


    ФD1Фd1L1PART No.
    		ФD1Фd1L1PART No.
    503811.57300500
    		13011320.57301301
    604420.57300600
    		13511820.57301350
    635014.57300630
    		13512016.07301351
    755523.07300750
    		14012316.07301400
    806617.07300800
    		14012516.07301401
    907513.57300900
    		15013016.07301500
    907616.07300901
    		15013320.07301501
    1008222.57301000
    		15013516.07301502
    1008512.57301001
    		16014320.07301600
    1008513.57301002
    		16014516.07301601
    1008622.57301003
    		16514520.07301650
    1058022.57301050
    		16515016.07301651
    1059116.57301051
    		17014525.07301700
    1109512.57301100
    		17015016.07301701
    1109516.07301100
    		17515516.07301750
    1159021.07301150
    		18016016.07301800
    1159722.57301151
    		18016320.07301801
    11510016.07301152
    		18516516.07301850
    12010516.07301200
    		18516520.07301851
    12511015.87301250
    		19017016.07301900
    13011312.57301300
    		19517516.07301950
    Фd1ФD1L1PART No.
    		Фd1ФD1L1PART No.
    200180167302000
    		260235257302601
    200180207302001
    		275250257302750
    200183207302002
    		280255257302800
    210190167302100
    		285260257302850
    210190207302101
    		290265257302900
    215195167302150
    		300275257303000
    215195207302151
    		305280257303050
    220195167302200
    		310285257303100
    220195227302201
    		320290257303200
    220195257302202
    		340310307303400
    22020020.57302203
    		345315307303450
    22420420.57302240
    		350320307303500
    225205167302250
    		360330307303600
    225205207302251
    		36033031.57303601
    230210167302300
    		370340307303700
    230210207302301
    		380350327303800
    240215257302400
    		400370327304000
    240220257302401
    		410380327304100
    245220257302450
    		420390327304200
    250225257302500
    		440410327304400
    255230257302550
    		450410327304500
    260230307302600
    		500470327305000
